性能特点:
CZTG-16型车载机械传动式涂油车,系FTG-16型钢轨涂油器的派生产品。具有使用灵活、搬运方便、操作简单、节省油脂、涂油效果显著。维护简便等特点。
型号说明:
CZTG:机械传动式涂油车型号
16:齿轮泵型号
产品结构:

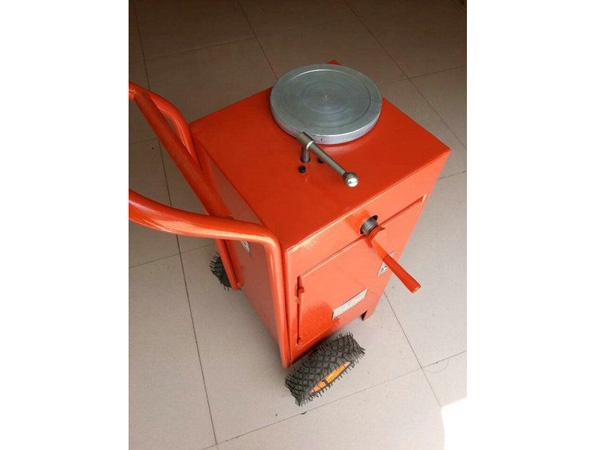

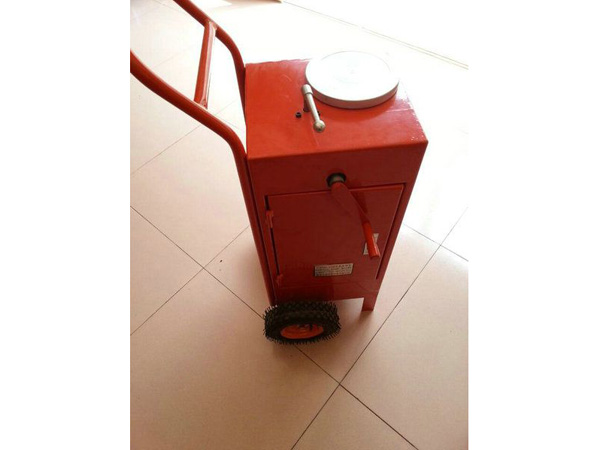

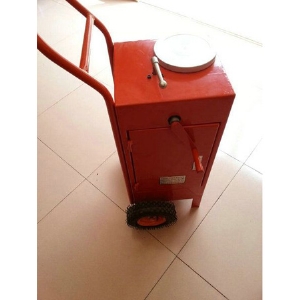

CZTG-16型车载涂油车,由涂油车箱体、高压输油管、不锈钢喷油枪、夹头四部分组成。本机尺寸:550mmX285mmX300mm,重30公斤。
其工作原理是:列车通过曲线钢轨时,由列车尾部的操作人员驱动机器工作,齿轮泵转动,油泵泵出的油脂经输油管上的喷油枪喷射到钢轨的磨耗面上,形成一层油膜,起到减缓钢轨磨耗的目的,也可以根据涂油量大小,调节溢流阀。
涂油车的调试使用:
1.涂油车应按装在列车车厢的尾部,夹头卡在列车尾部转向架自动梁上,输油管一端连接涂油车的出油口,另一端连接在自动梁夹头上并与喷油枪相连接固定好。
2.打开箱体上的油盖,涂油车机箱体内加入25公斤装轨道减磨润滑脂一桶,旋动机箱上的三通油阀扳手,此扳阀可控制左右涂油喷枪的出油管道,此时驱动手摇柄使机器工作,使喷油枪喷射出来的油脂能喷射到钢轨磨耗面上。
3.应使喷油枪距钢轨的磨耗面约2-4厘米。

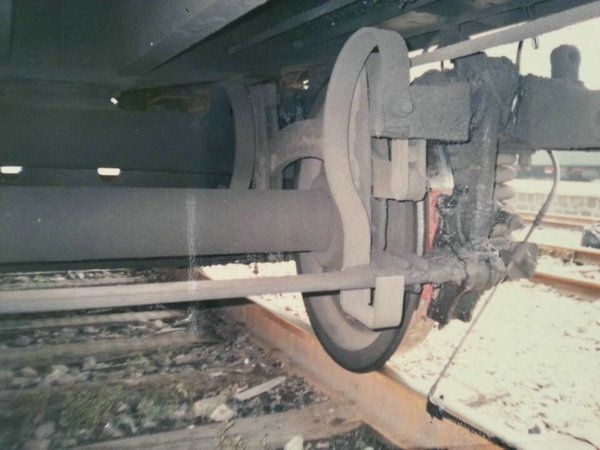

4.涂油车喷油枪的另一种连接方式是把涂油喷枪直接固定在列车尾部的弹簧底座上,调整角度器使喷油枪对准钢轨磨耗面2-4厘米,此种连接方式的优点在于比较稳固有利于行车安全。
注意事项:
油管的各连接部位应拧紧以免漏油,减磨润滑脂应使用与涂油车配套的专用油脂,应使用曲阜天捷铁路材料有限公司生产的型号为:ZFU42-IS(0S)的减磨润滑脂。
油脂分冬、夏两季用油,如使用其他型号的油脂会使机器运转不良导致故障,也起不到应有的减磨作用。
维修保养及故障处理方法:
1.使用中如出现不喷油可能是油路输油管堵塞,可拧下不锈钢喷枪头上的小螺帽,旋动机器把堵塞物喷出。因喷油枪的出油孔只有1.5mm-2mm极易堵塞,所以工作中应特别注意油箱内的清洁,应防止其它杂物进入。机箱内加入油脂时应特别注意不能粘带其他小物品进入机箱内,如机箱内进入杂物这可能会是机器不喷油的原因之一。
2.机器使用一段时间后应定期检查箱体侧面机箱内各部件的情况,
如有松动应拧紧固,飞轮及链条传动机构应涂抹润滑油脂。

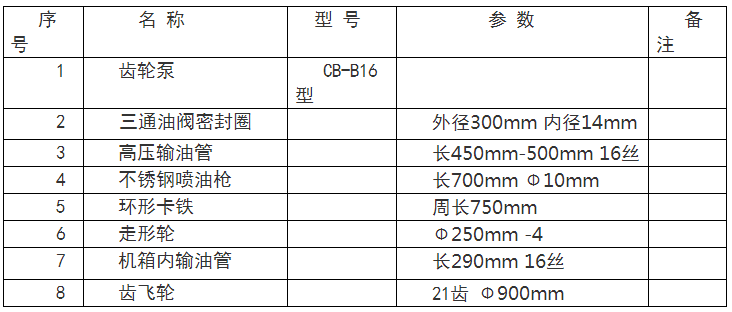

机械传动式涂油车易损部件
